Guida Montare CPU con socket LGA

[Walter]

COME MONTARE UNA CPU SU SOCKET LGA​

Il socket è uno zoccolo saldato sulla scheda madre del nostro pc che serve ad alloggiare il processore, esistono due tipi principali di socket: PGA (Pin Grid Array) e LGA (Land Grid Array).
Sui primi sono presenti solo i "fori" per inserire i piedini di connessione presenti sulla CPU, nel secondo tipo invece questi piedini sono presenti direttamente sul socket e non più sulla CPU.

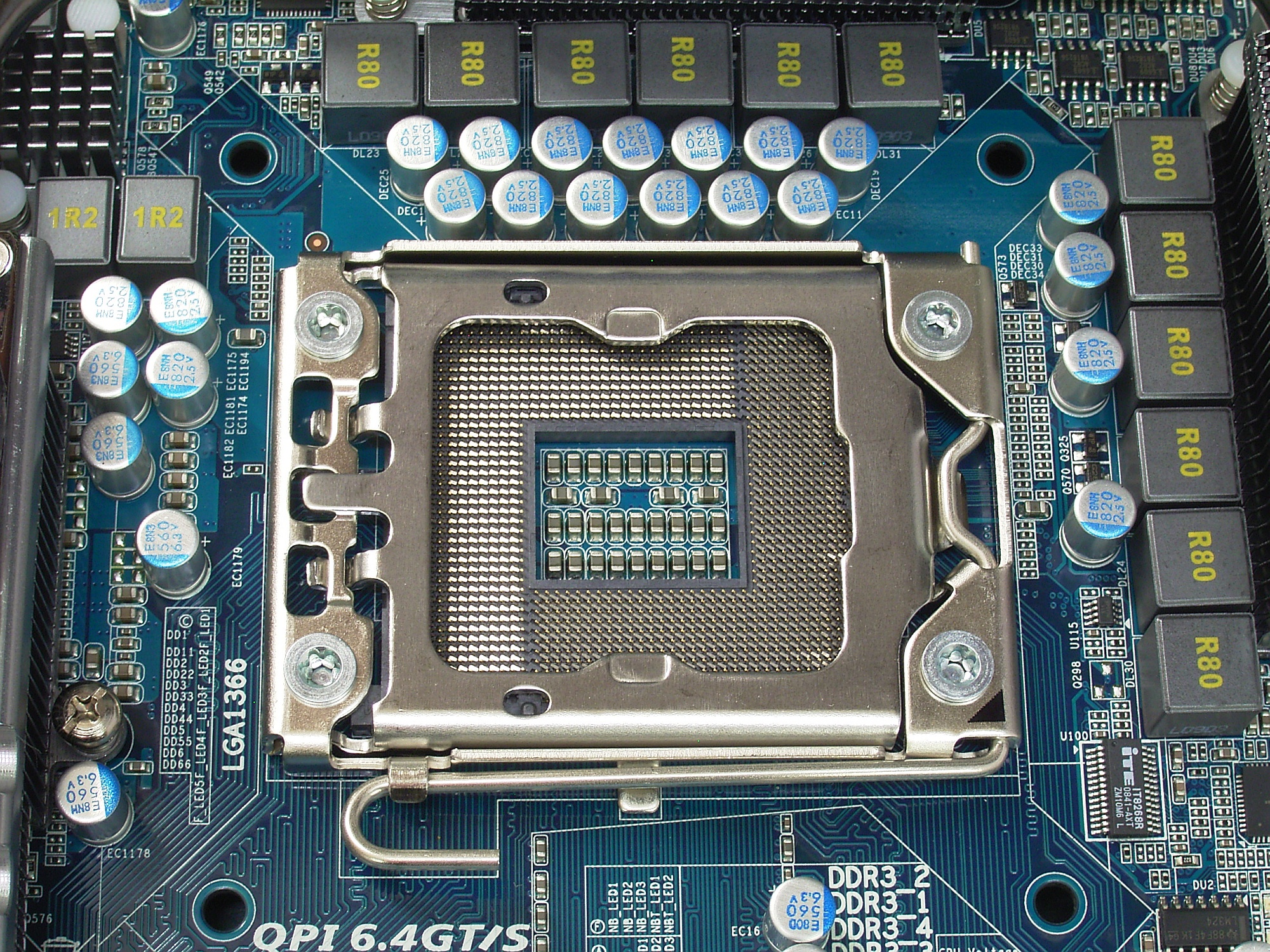

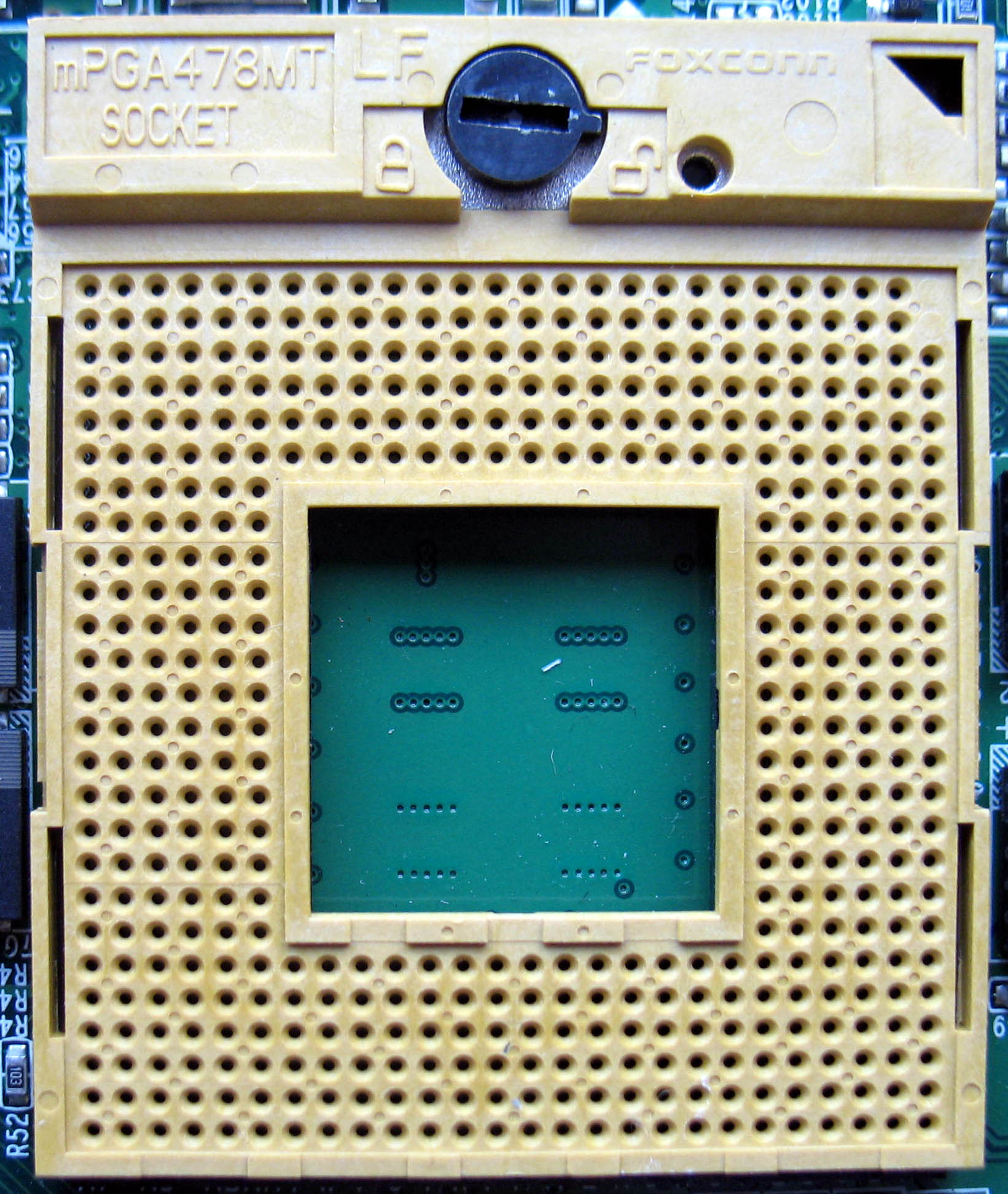

Nella prima foto possiamo vedere un socket di tipo PGA, nella seconda uno di tipo LGA:

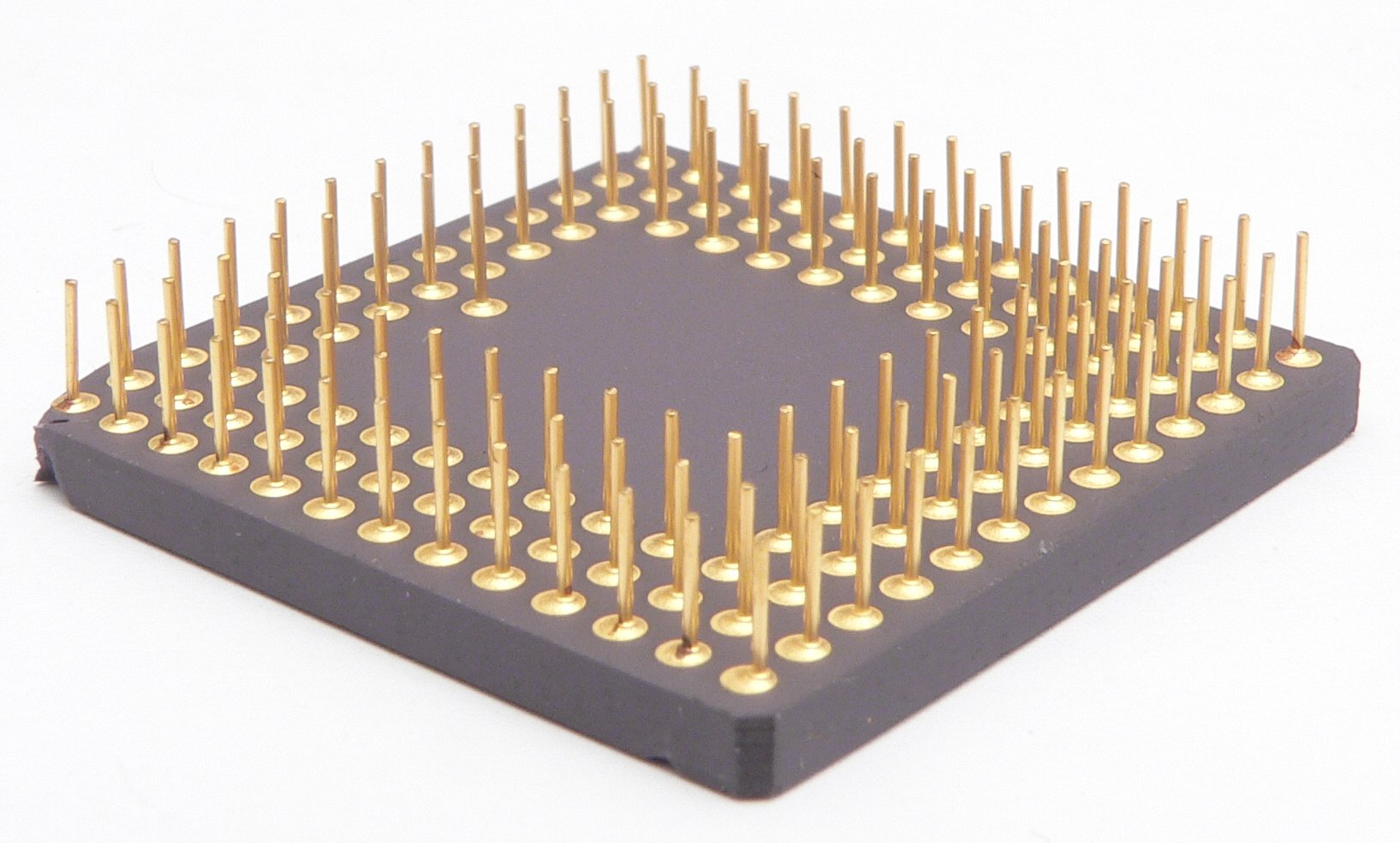

Mentre in queste foto possiamo vedere, nella prima un processore di tipo PGA mentre nella seconda un tipo LGA:

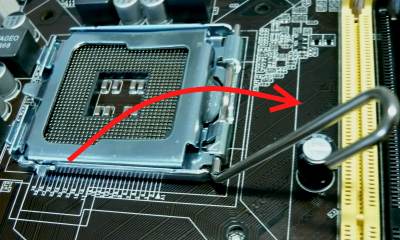

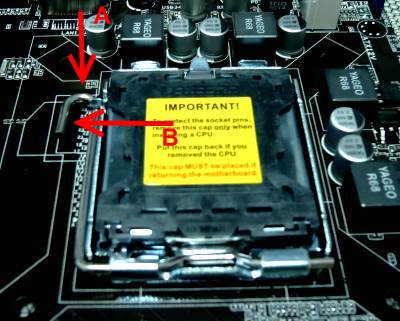

Montare una CPU di tipo LGA è abbastanza semplice: dopo aver aperto il case e smontato il dissipatore presente sul socket, spingere in basso (Freccia A) e poi tirare verso l'esterno (Freccia B) la "levetta" (ZIF, cioè Zero Insertion Force) del frame.

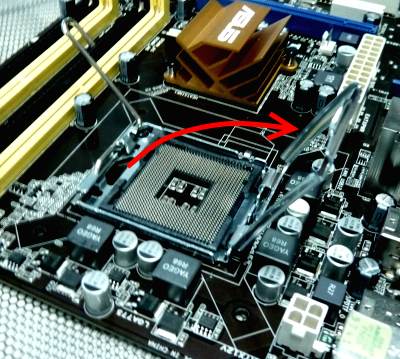

Ora sollevarla e successivamente aprire il frame.

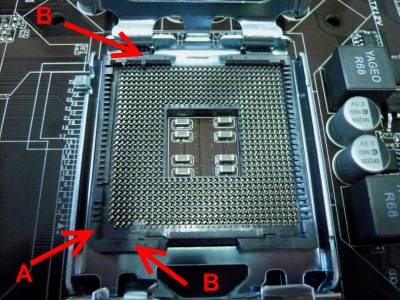

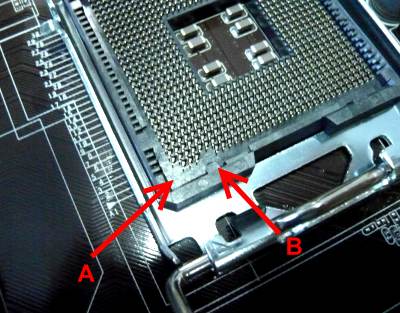

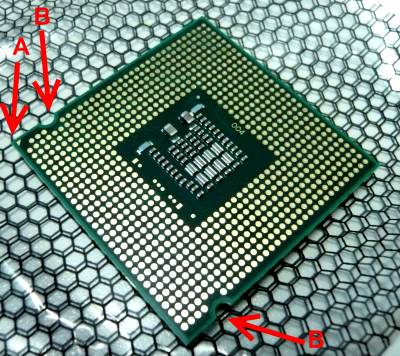

A questo punto, facendo molta attenzione a non toccare i pin del socket, onde evitare di piegarli, posizioniamo la CPU sul socket accertandoci che le scanalature della CPU (Freccia B) combacino con le rientranze del socket (Freccia B).

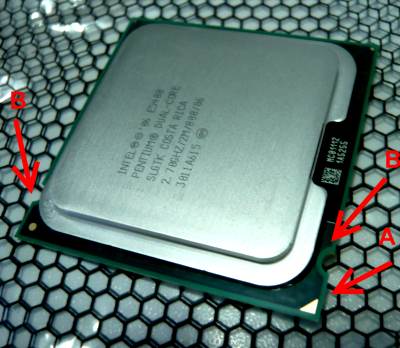

Se queste scanalature non sono presenti assicuriamoci che "lo spigolo dorato" (Freccia A) della CPU combaci con lo spigolo predisposto sul socket.

Ora possiamo chiudere il frame nello stesso modo in cui l'abbiamo aperto.

Eccovi un'animazione per chiarire tutto il procedimento.

[video=youtube;XDSr1F4lBuw]http://www.youtube.com/watch?v=XDSr1F4lBuw[/video]​

Fonte: Walter4991
Vietata la copia senza citare la fonte!​



[tommytommytommy]

Riferimento: Montare CPU con socket 775

Ma sn già uscite le cpu con socket 775?!?!? WoHoOoO Utilixxximo grz 1000!



[Walter]

Riferimento: Montare CPU con socket 775

Ma sn già uscite le cpu con socket 775?!?!? WoHoOoO Utilixxximo grz 1000!

Veramente i primo socket 775 sono usciti con i Pentium 4, ovvero nel 2000... :|



[tommytommytommy]

Riferimento: Montare CPU con socket 775

Veramente i primo socket 775 sono usciti con i Pentium 4, ovvero nel 2000... :|

Era una presa per il culo nel caso non lo avessi capito...Primo perchè sono cpu quasi sparite dalla circolazione,secondo perchè non è molto diverso montare una cpu con socket 1366 o AM3...per dire a che serve specificare con socket 775? E' meglio fare una guida generica



[Walter]

Riferimento: Montare CPU con socket 775

Era una presa per il culo nel caso non lo avessi capito...Primo perchè sono cpu quasi sparite dalla circolazione,secondo perchè non è molto diverso montare una cpu con socket 1366 o AM3...per dire a che serve specificare con socket 775? E' meglio fare una guida generica

Vai a prendere in giro qualcun'altro. Segnalo per flame! -.-
Il tipo LGA si usa ancora oggi!



[tommytommytommy]

Riferimento: Montare CPU con socket 775

Come te la prendi...volevo solo dire che dal montare una cpu con socket 755 e montarne una con socket 1366 non cambia molto...quindi è inutile fare una guida sul 775,io ti consiglierei di farla generale per tutti i socket...



[Walter]

Riferimento: Montare CPU con socket 775

io ti consiglierei di farla generale per tutti i socket...

Mi basterebbe cambiare il titolo in "Montare CPU su socket LGA"



[Gatsu]

Riferimento: Montare CPU con socket 775

@walter4991 la fonte?



[Walter]

Riferimento: Montare CPU con socket 775

@walter4991 la fonte?

Sono sempre attento a vedere se mancano le fonti e secondo te se avessi copiato una guida non l'avrei messa?
La fonte è mia! :soso:



[Gatsu]

Riferimento: Montare CPU con socket 775

Sono sempre attento a vedere se mancano le fonti e secondo te se avessi copiato una guida non l'avrei messa?
La fonte è mia! :soso:

Lo so ma devo chiederlo .
Puoi comunque aggiungere Fonte: Mia alla fine del primo post :P.



[Mirko185]

Riferimento: Montare CPU con socket 775

Avverto Tommy.

Comunque, scrivi anche quanti e quali socket LGA esistono. (775, 1366, ecc... )



[Walter]

Riferimento: Montare CPU con socket 775

Avverto Tommy.

Comunque, scrivi anche quanti e quali socket LGA esistono. (775, 1366, ecc... )

Dovrei fare la stessa cosa anche per i PGA poi, lo scopo della guida è quello di mostrare come si monta un processore di tipo LGA.



[ParadiseCity]

Riferimento: Montare CPU su socket LGA

COME MONTARE UNA CPU SU SOCKET LGA​

...

Guida creata interamente da me!
Vietata la copia senza citare la fonte!​

[/FONT]

Sarei interessato a capire meglio il funzionamento di questi Socket...la differenza sostanziale sta nella comunicazione che avviene fra scheda madre e socket? ovvero pga con i pin gli lga non utilizzano i pin, per cui migliora la velocità o cosa? oppure non cambia nulla?



[Walter]

Riferimento: Montare CPU su socket LGA

Sarei interessato a capire meglio il funzionamento di questi Socket...la differenza sostanziale sta nella comunicazione che avviene fra scheda madre e socket? ovvero pga con i pin gli lga non utilizzano i pin, per cui migliora la velocità o cosa? oppure non cambia nulla?

I modelli dei socket si evolvono in base all'evoluzione dei processori, un socket lga 775 può alloggiare CPU con 775 pin, stessa cosa per i 1366, ovvero ospitano cpu con 1366 pin, la differenza sostanziale sta nei processori naturalmente, cambiano le dimensioni, le prestazioni, le alimentazioni i socket si devono evolvere nello stesso modo per soddisfare le esigenze.
La differenza, invece, tra PGA ed LGA è più che altro per motivi pratici, i pin saldati direttamente sul socket hanno meno possibilità di piegarsi o rovinarsi in confronto a quando sono sulla CPU, ma non cambia nulla a livello "tecnico".



[ParadiseCity]

Riferimento: Montare CPU su socket LGA

I modelli dei socket si evolvono in base all'evoluzione dei processori, un socket lga 775 può alloggiare CPU con 775 pin, stessa cosa per i 1366, ovvero ospitano cpu con 1366 pin, la differenza sostanziale sta nei processori naturalmente, cambiano le dimensioni, le prestazioni, le alimentazioni i socket si devono evolvere nello stesso modo per soddisfare le esigenze.
La differenza, invece, tra PGA ed LGA è più che altro per motivi pratici, i pin saldati direttamente sul socket hanno meno possibilità di piegarsi o rovinarsi in confronto a quando sono sulla CPU, ma non cambia nulla a livello "tecnico".

Quindi i PGA sono più evoluti rispetto gli LGA ed offrono prestazioni maggiori a livello di CPU?



[Walter]

Riferimento: Montare CPU su socket LGA

Quindi i PGA sono più evoluti rispetto gli LGA ed offrono prestazioni maggiori a livello di CPU?

No, l'esatto contrario! I PGA sono stati abbandonati, si sta proseguendo con gli LGA, non è che offrono prestazioni maggiori, lo scopo di un socket è solo quello di mettere in collegamento la cpu con la scheda madre, non deve fare nessun calcolo, scambio di dati o altro.
Sono le CPU che incrementano sempre di più le loro prestazioni.



[ParadiseCity]

Riferimento: Montare CPU su socket LGA

No, l'esatto contrario! I PGA sono stati abbandonati, si sta proseguendo con gli LGA, non è che offrono prestazioni maggiori, lo scopo di un socket è solo quello di mettere in collegamento la cpu con la scheda madre, non deve fare nessun calcolo, scambio di dati o altro.
Sono le CPU che incrementano sempre di più le loro prestazioni.

Intendevo che appunto incrementassero la velocità nello scambio di dati fra scheda madre e CPU. Grazie per le risposte..



[Walter]

Riferimento: Montare CPU su socket LGA

Intendevo che appunto incrementassero la velocità nello scambio di dati fra scheda madre e CPU. Grazie per le risposte..

No no, la rame è sempre quella... Al massimo può variare la velocità, dello scambio dei dati sulla scheda madre, in base al punto in cui si trova rispetto al NortBridge, più lontano è più sarà lenta la comunicazione con la memoria video e ram.



[ParadiseCity]

Riferimento: Montare CPU su socket LGA

No no, la rame è sempre quella... Al massimo può variare la velocità, dello scambio dei dati sulla scheda madre, in base al punto in cui si trova rispetto al NortBridge, più lontano è più sarà lenta la comunicazione con la memoria video e ram.

Quindi più sono vicini più ci si avvicina alla velocità della luce?



[Walter]

Riferimento: Montare CPU su socket LGA

Quindi più sono vicini più ci si avvicina alla velocità della luce?

Le unità di misura sono divere...
V. Luce = km/s
V. Cpu = Hertz
